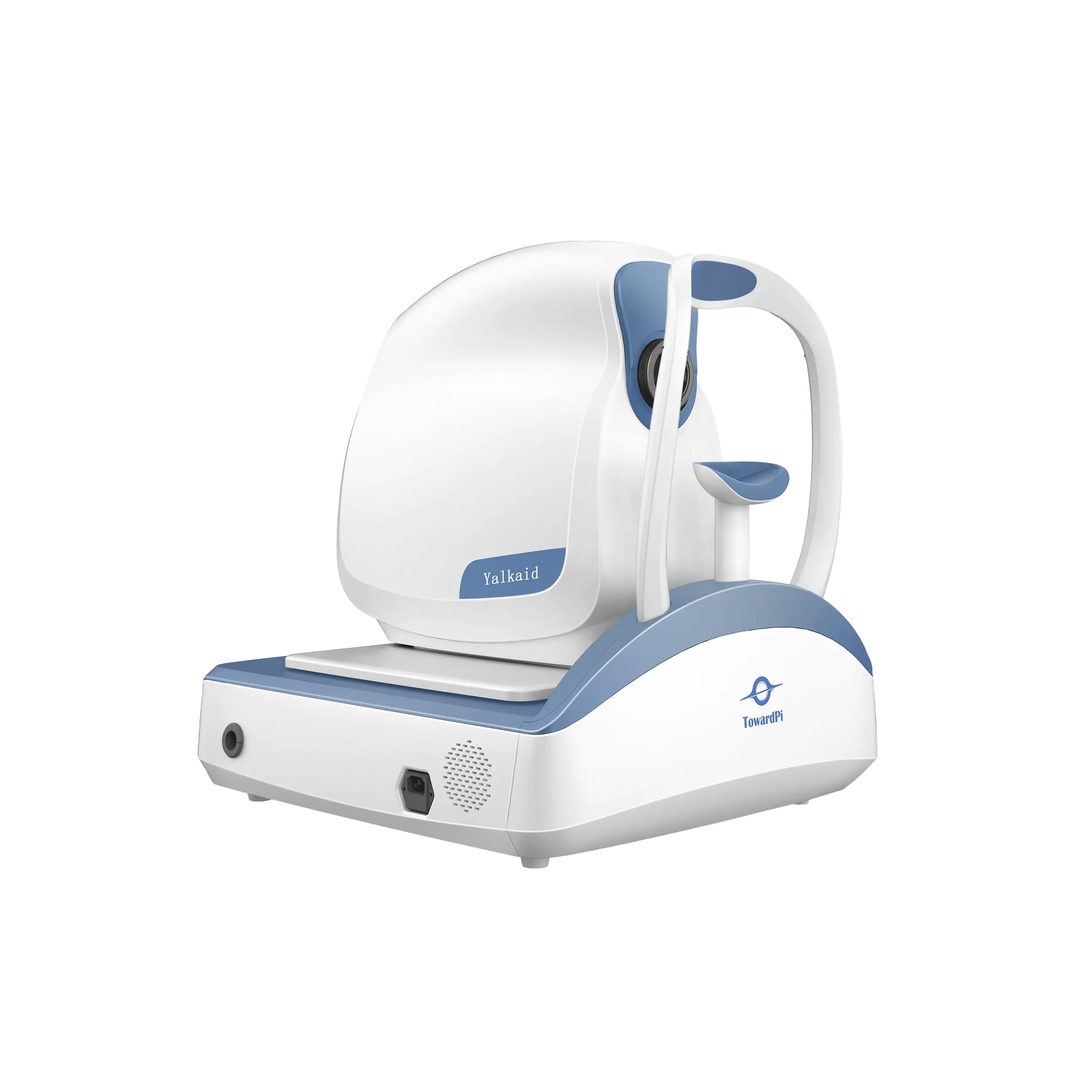

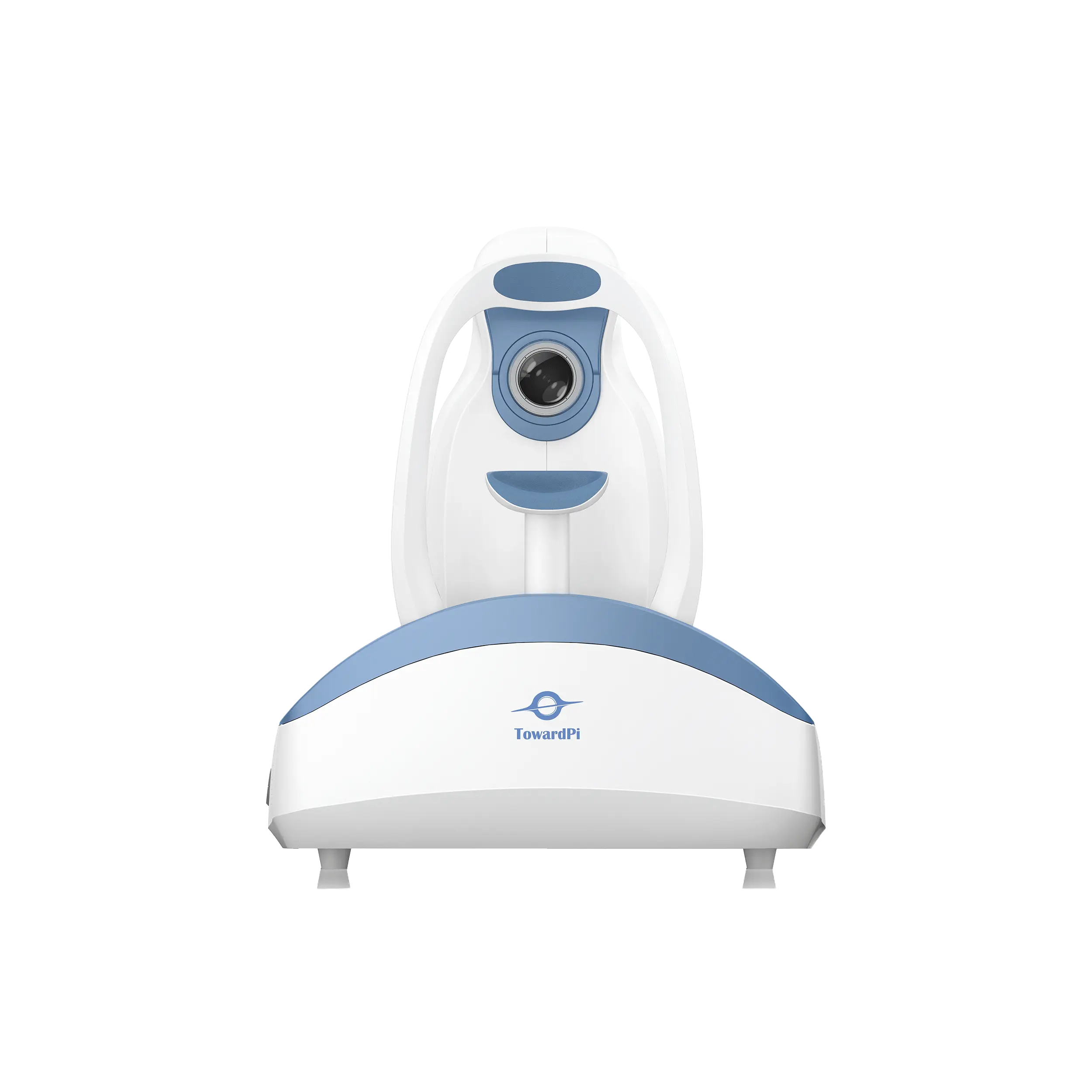

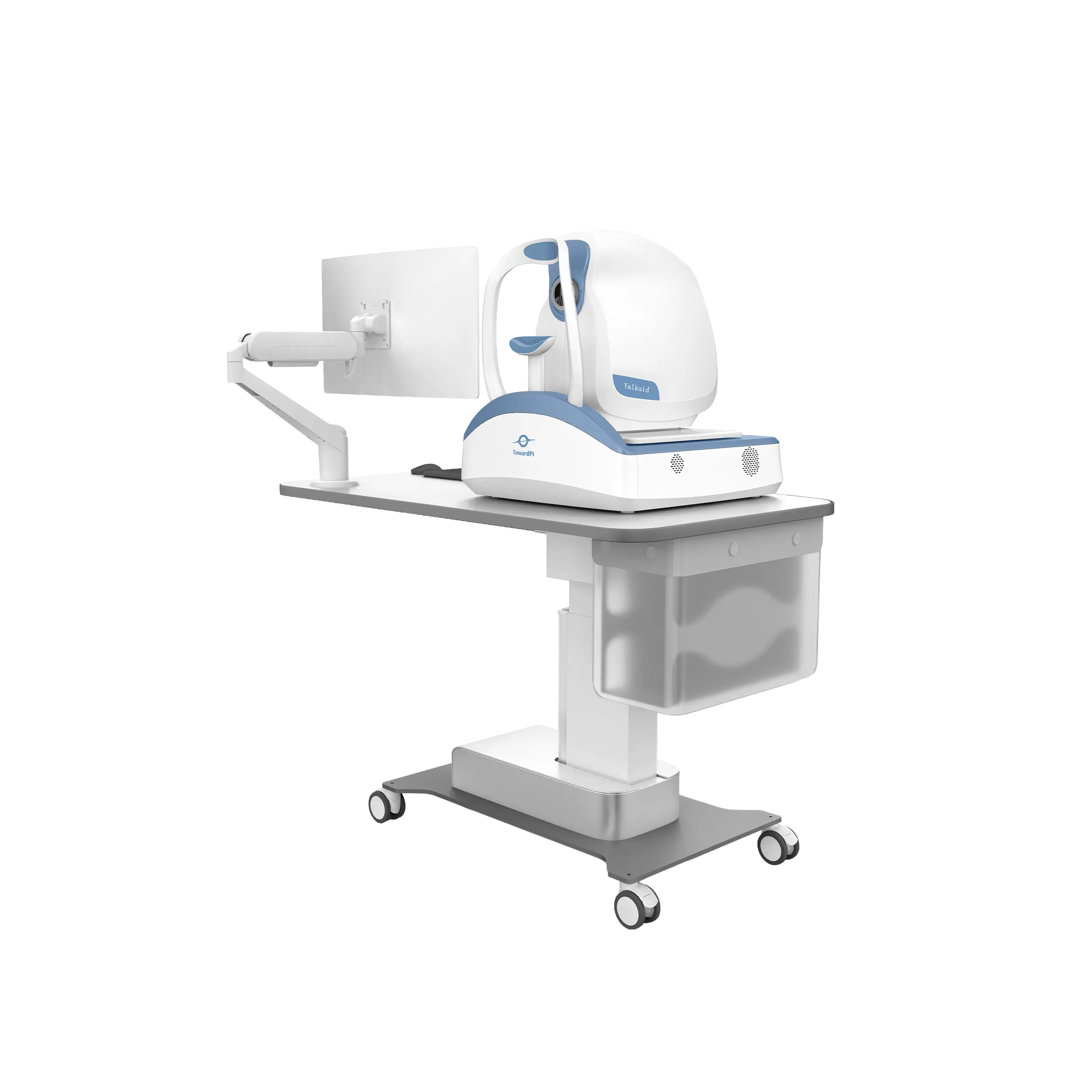

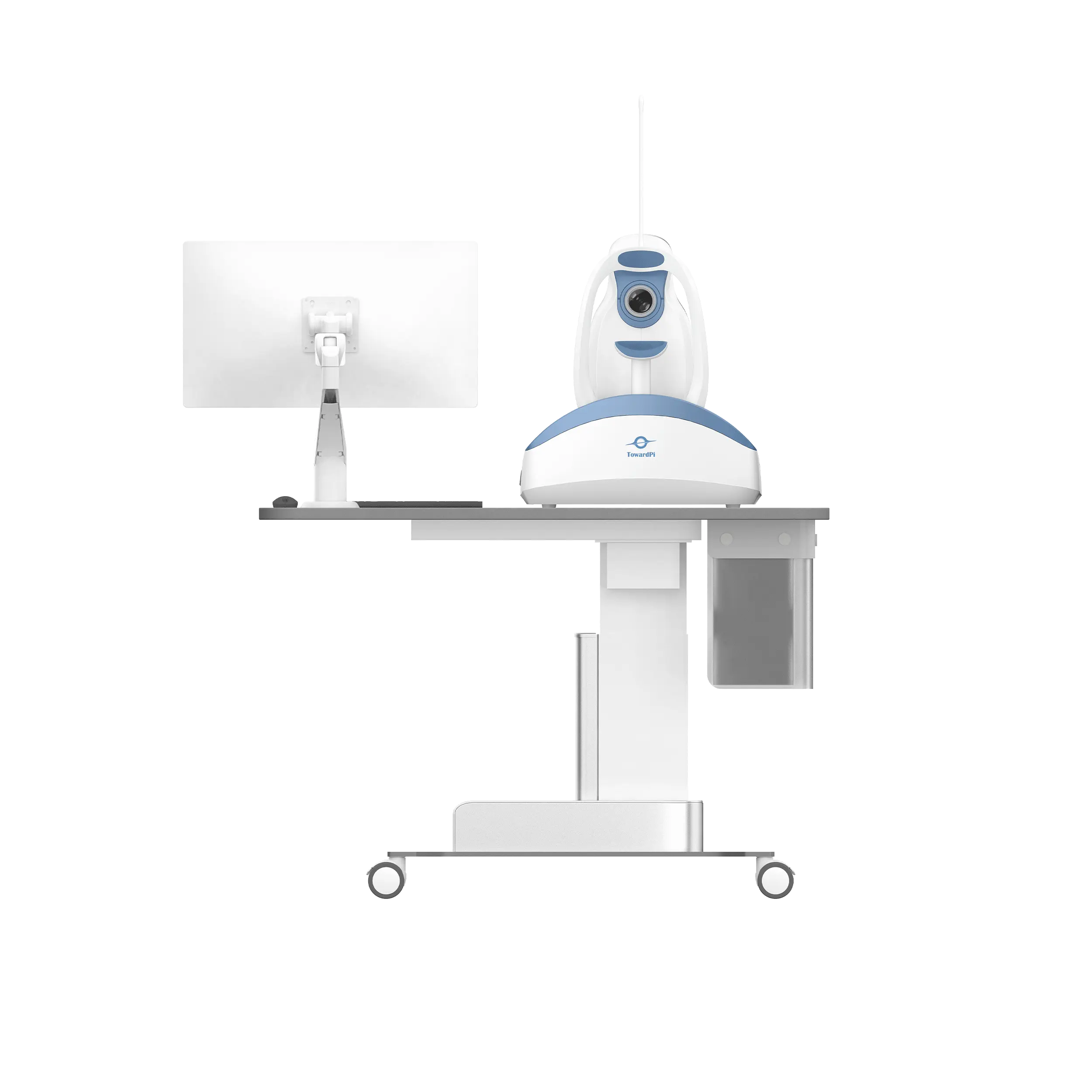

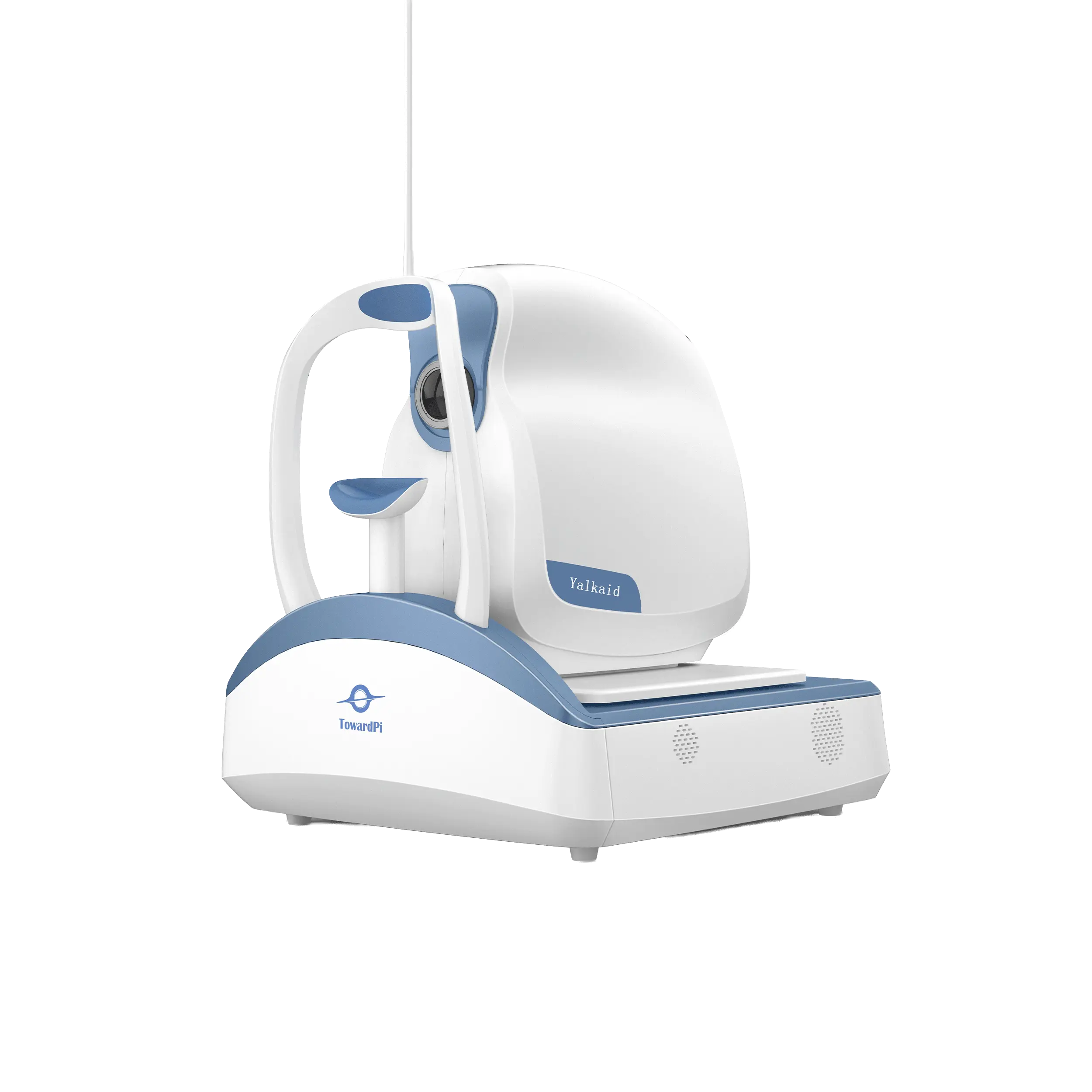

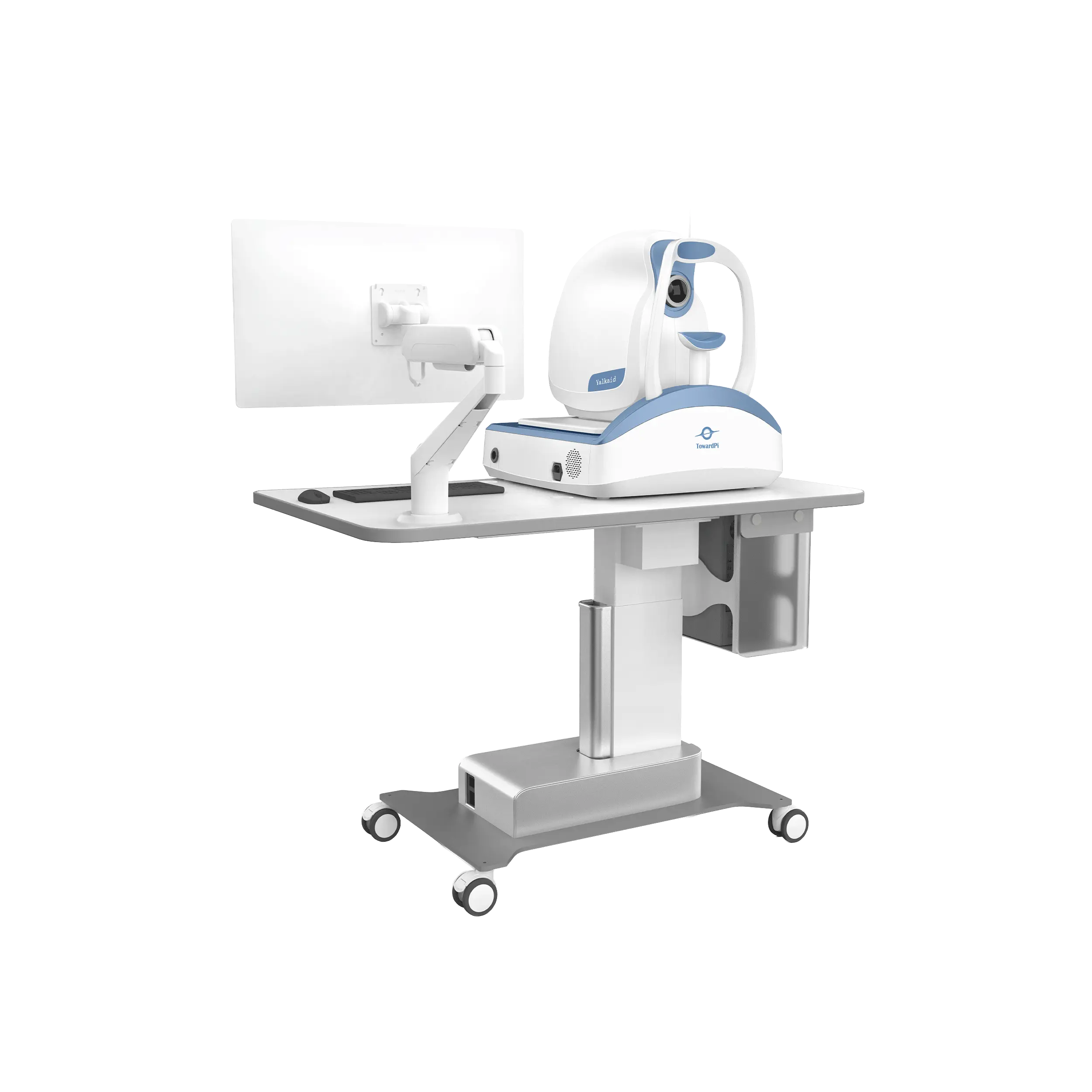

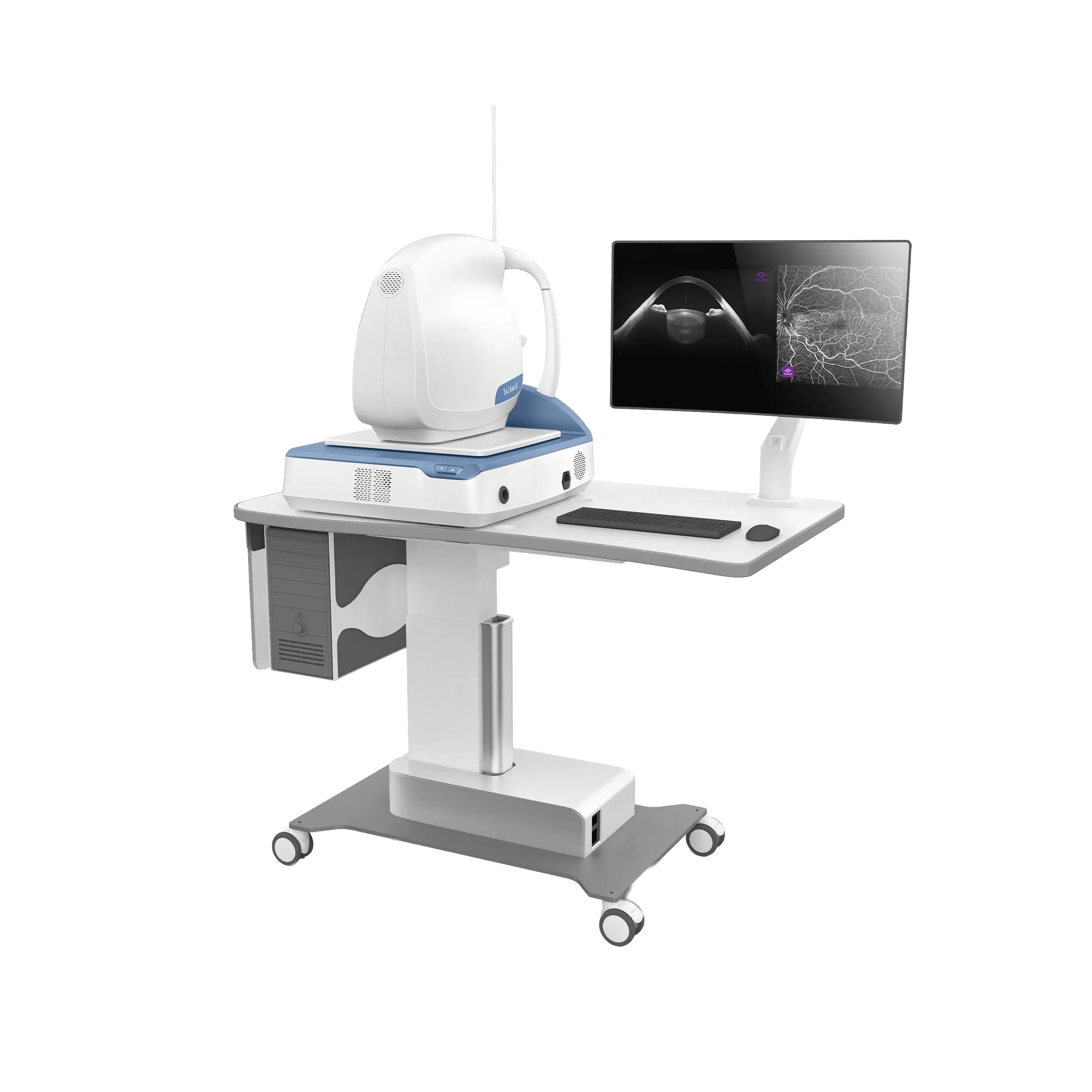

100 kHz | Full Range SS-OCT/OCTA · model YG 100K
Pełnozakresowe obrazowanie SS-OCT o głębokości nawet do 15 mm przy stabilnej prędkości 100 kHz. Kompletna mapa rogówki, siatkówki i naczyniówki w przystępnym wydaniu.
100000
A-skanów/sek.
15mm
głębokość — przedni odcinek
14mm
głębokość — tylny odcinek
26mm
długość skanu liniowego
Kluczowe cechy
Głębokość 14 mm dla tylnego i 15 mm dla przedniego odcinka, liniowe skany 26 mm i długość fali 1060 nm — pełnozakresowe obrazowanie SS-OCT w przystępnym wydaniu.
01
14 mm dla ciała szklistego, siatkówki i naczyniówki oraz 15 mm dla przedniego odcinka. Liniowe skany 26 mm obejmują większy obszar niż tradycyjne SD- lub SS-OCT.
02
Dzięki długości fali 1060 nm urządzenie jest szczególnie korzystne przy skanowaniu pacjentów z zaćmą i zmętnieniami ciała szklistego.
03
Rozdzielczość osiowa ≤ 6 μm umożliwia precyzyjną obserwację struktur przednich i tylnych.
04
Szeroka gama narzędzi do kwantyfikacji i analizy — w praktyce klinicznej i w badaniach naukowych.
05
Automatyczna segmentacja warstw siatkówki z uwzględnieniem naczyniówki w oparciu o algorytm AI, segmentacja naczyń w OCTA, obliczanie parametrów przepływu.
06
Automatyczny pomiar grubości i objętości siatkówki (wewnętrznej, zewnętrznej, całkowitej), także w pierścieniach ETDRS.
07
Choroid OCTA, CVV/a, CSI, CSV/a — analiza grubości, gęstości i objętości przepływu (warstwa Hallera, Sattlera).
08
Skany 6 × 6, 12 × 12 i 18 × 18 mm oraz ultraszerokie pole widzenia przez montaż wielu akwizycji.
Obrazy kliniczne
Obrazy z ulotki produktowej. Pełna kolekcja z filtrami — w galerii klinicznej. Materiał dla profesjonalistów medycznych.
.webp)
%20i%20przednia%20powierzchnia%20cia%C5%82a%20szklistego.webp)
.webp)
Najedź kursorem, aby zatrzymać · kliknij, aby powiększyć
Specyfikacja techniczna
Typ
Swept Source
Długość fali
1060 nm
Prędkość skanowania
100 000 A-skanów/sek.
Maks. długość skanu — segment tylny
26 mm
Maks. długość skanu — segment przedni
24 mm
Głębokość skanowania (tylny)
14 mm
Głębokość skanowania (przedni)
15 mm
Zakres kompensacji refrakcji
−35 D do +45 D
Osiowa rozdzielczość optyczna
≤ 6 μm
Poprzeczna rozdzielczość optyczna
10 μm
Metoda
SLO — skaningowy laserowy oftalmoskop
Długość fali SLO
850 nm
Pole widzenia SLO
90°
Min. średnica źrenicy
2,0 mm
Eye tracking
128 Hz
Maks. rozmiar skanu — segment przedni
24 × 24 mm
Maks. rozmiar skanu — segment tylny
18 × 18 mm 90°
Maks. rozdzielczość (pojedynczy skan)
1024 × 1024
Rozmiary skanów OCTA
6 × 6, 12 × 12, 18 × 18 mm + montaż
Dane zgodne z ulotką produktową dystrybutora. Obsługa systemów EMR i formatu DICOM — potwierdzona przez producenta. Wymiary, masa i zasilanie — do potwierdzenia u doradcy. Szczegółowe informacje o przeciwwskazaniach i ryzyku znajdują się w instrukcji używania wyrobu.
Oprogramowanie
Jedno środowisko analityczne dla całej linii SS-OCT TowardPi — od przepływu i grubości po analizę segmentu przedniego i naczyniówki.
Krzywizna tylna, struktura 3D, naczynia 3D
Analiza jaskrowa — GMA, ONH, RNFL, GCC
Pomiary grubości i objętości — siatkówka, naczyniówka
Kwantyfikacja przepływu — siatkówka, naczyniówka, tarcza, segment przedni
Kwantyfikacja odcinka przedniego (AS)
Analiza w pierścieniach ETDRS — grubość i objętość warstw
Automatyczne pomiary AS — głębokość i objętość komory przedniej, grubość soczewki
Szerokość kąta przesączania i kąta recesji, odległość ostrogi twardoówki
Mapy topograficzne — pachymetria, grubość nabłonka i zrębu rogówki
Rekonstrukcja 3D przedniej komory
Choroid OCTA — CVV/a, CSI, CSV/a
Analiza naczyniówki — warstwa Hallera i Sattlera, tryb automatyczny i manualny
Porównanie w linii
Wspólne oprogramowanie i tor optyczny 1060 nm. Modele różnią się prędkością, polem OCTA i głębokością skanowania — wszystkie z oznaczeniem CE.
Pełnozakresowe obrazowanie SS-OCT o głębokości nawet do 15 mm przy stabilnej prędkości 100 kHz. Kompletna mapa rogówki, siatkówki i naczyniówki w przystępnym wydaniu.
Zapytaj o wycenęNajwyższa prędkość w portfolio. OCTA 30 × 25 mm (150°) w jednym skanie, czas do 15 s.
Zobacz BMizar 400KOptyka, rozdzielczość i pole widzenia 150°, połączone z szybkością 250 000 A-skanów.
Zobacz YAlkaid ULTRAParametr
BMizar 400K
YAlkaid 250kHz ULTRA
YAlkaid 100K
Prędkość skanowania
400 000 A-scan/s
250 000 A-scan/s
100 000 A-scan/s
B-scan — długość skanu (tylny odcinek)
do 30 mm
30 mm
26 mm
Głębokość skanowania (przedni odcinek)
do 12 mm
12 mm
15 mm
Głębokość skanowania (tylny odcinek)
do 12 mm
12 mm
14 mm
Pole widzenia SLO
do 107,25°
107,25°
90°
OCTA — maks. rozmiar skanu (tylny)
do 30 × 25 mm (150°)
30 × 25 mm (150°)
do 18 × 18 mm (90°)
Maks. rozdzielczość (pojedynczy skan)
1536 × 1280
1536 × 1280
1024 × 1024
Osiowa rozdzielczość optyczna
≤ 6 µm
≤ 6 µm
≤ 6 µm
Poprzeczna rozdzielczość optyczna
≤ 10 µm
≤ 10 µm
≤ 10 µm
B-scan — długość skanu (przedni odcinek)
24 mm
24 mm
24 mm
Eye-tracking
128 Hz
128 Hz
do 128 Hz
Zakres kompensacji refrakcji
−35 D do +45 D
−35 D do +45 D
−35 D do +45 D
Funkcja OCTA
Tak
Tak
Tak
OCTA — maks. rozmiar skanu (przedni)
24 × 24 mm
24 × 24 mm
24 × 24 mm
Źródło światła / długość fali
Swept Source · 1060 nm
Swept Source · 1060 nm
Swept Source · 1060 nm
Min. średnica źrenicy
2,0 mm
2,0 mm
2,0 mm
Oznaczenie CE
CE MDR
CE MDR
CE MDR
