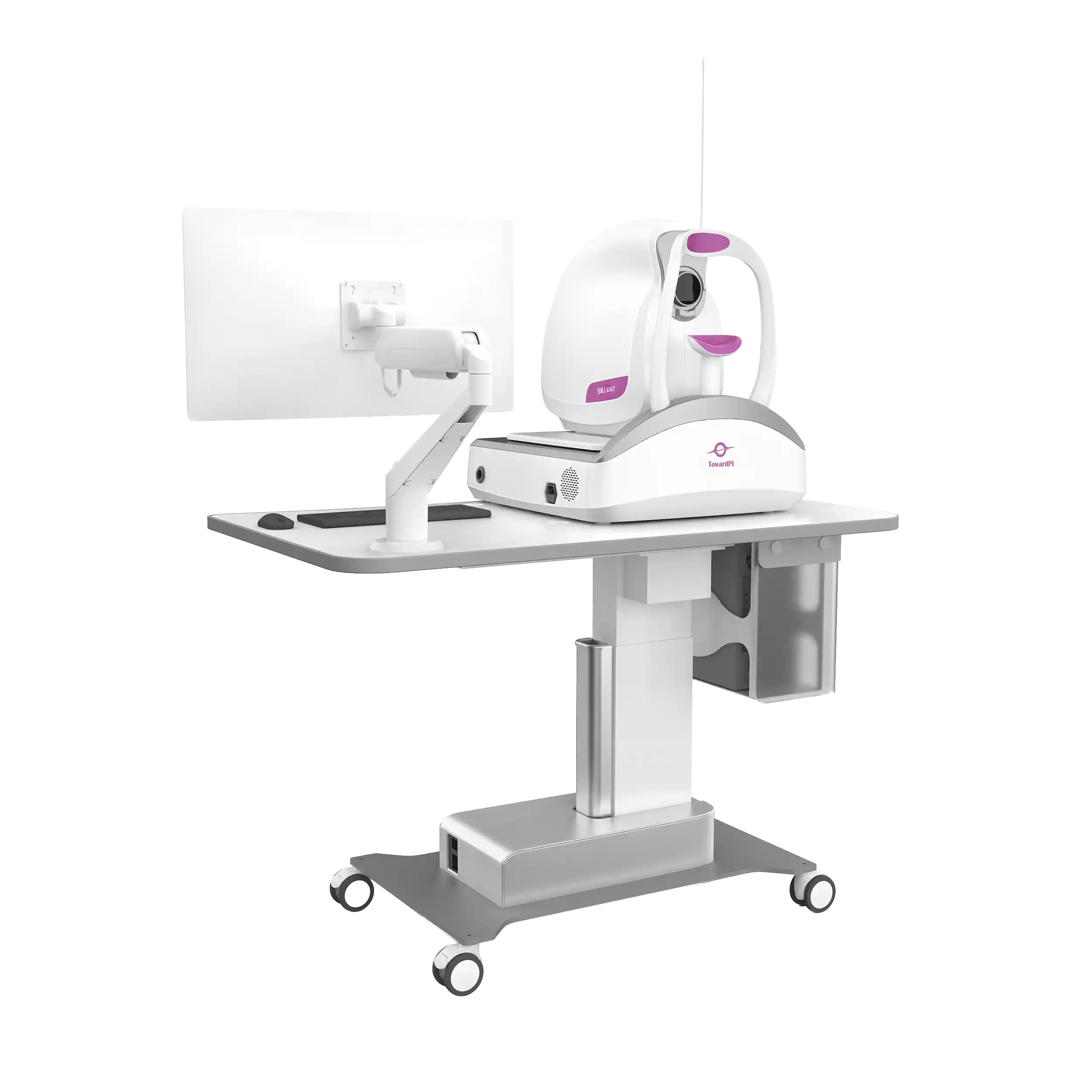

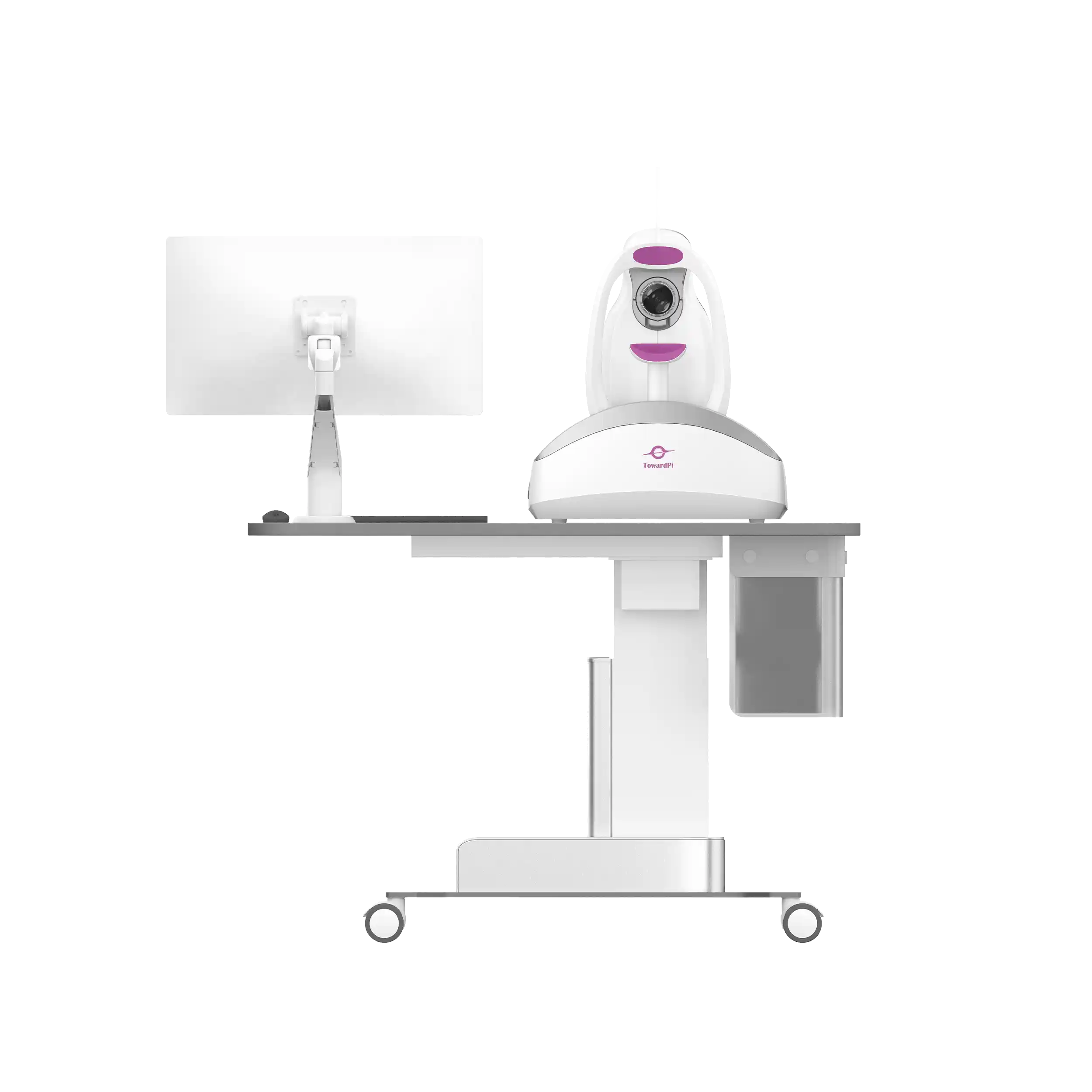

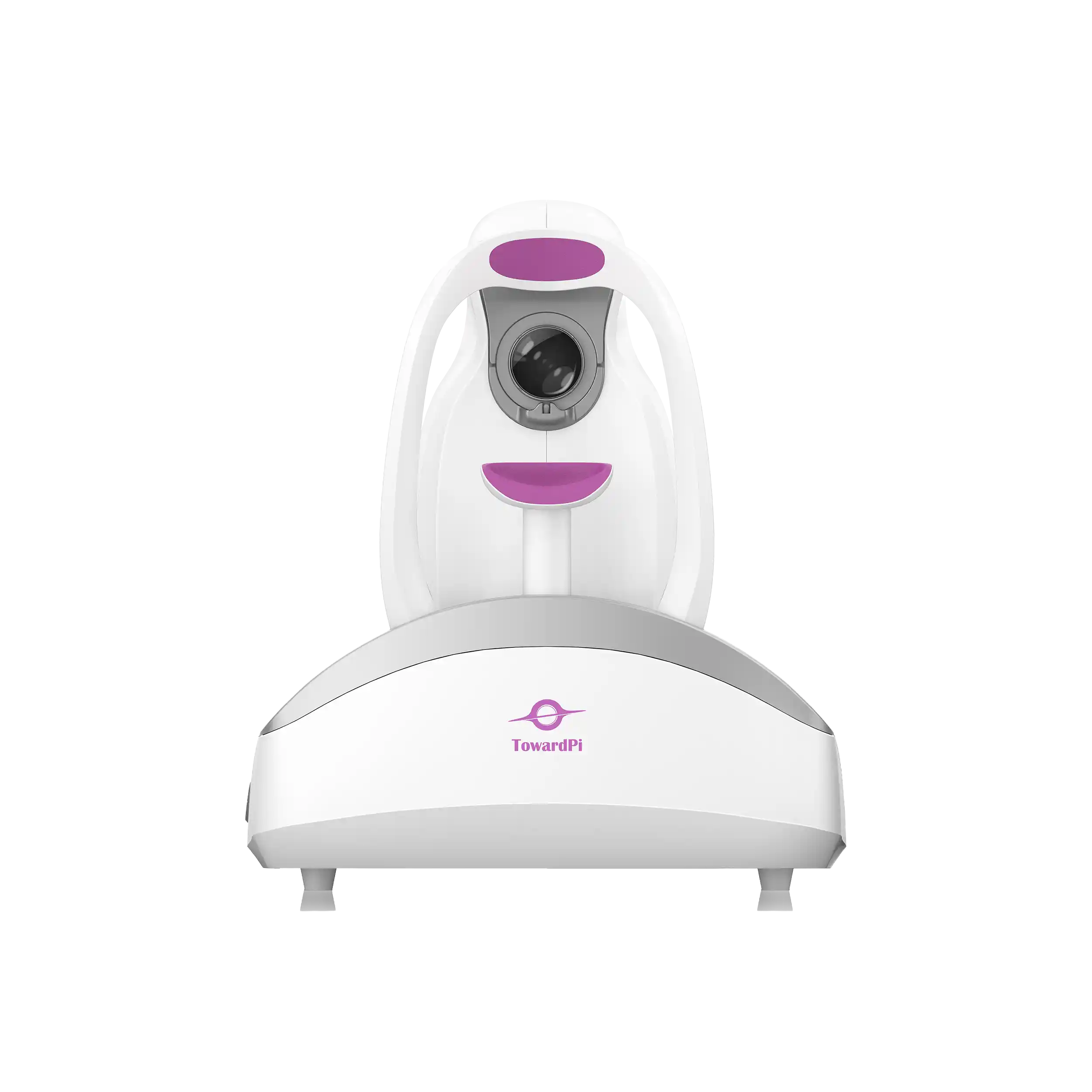

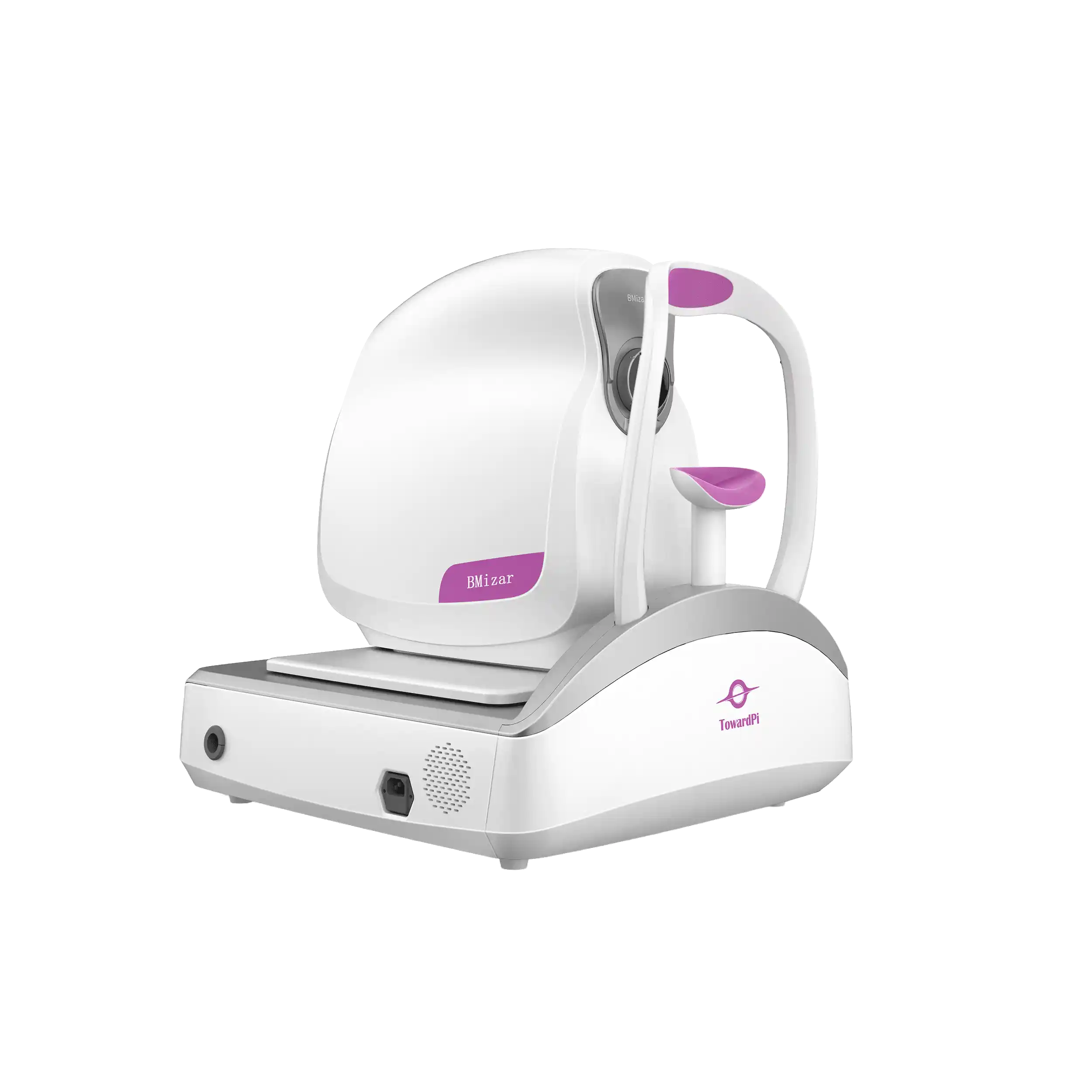

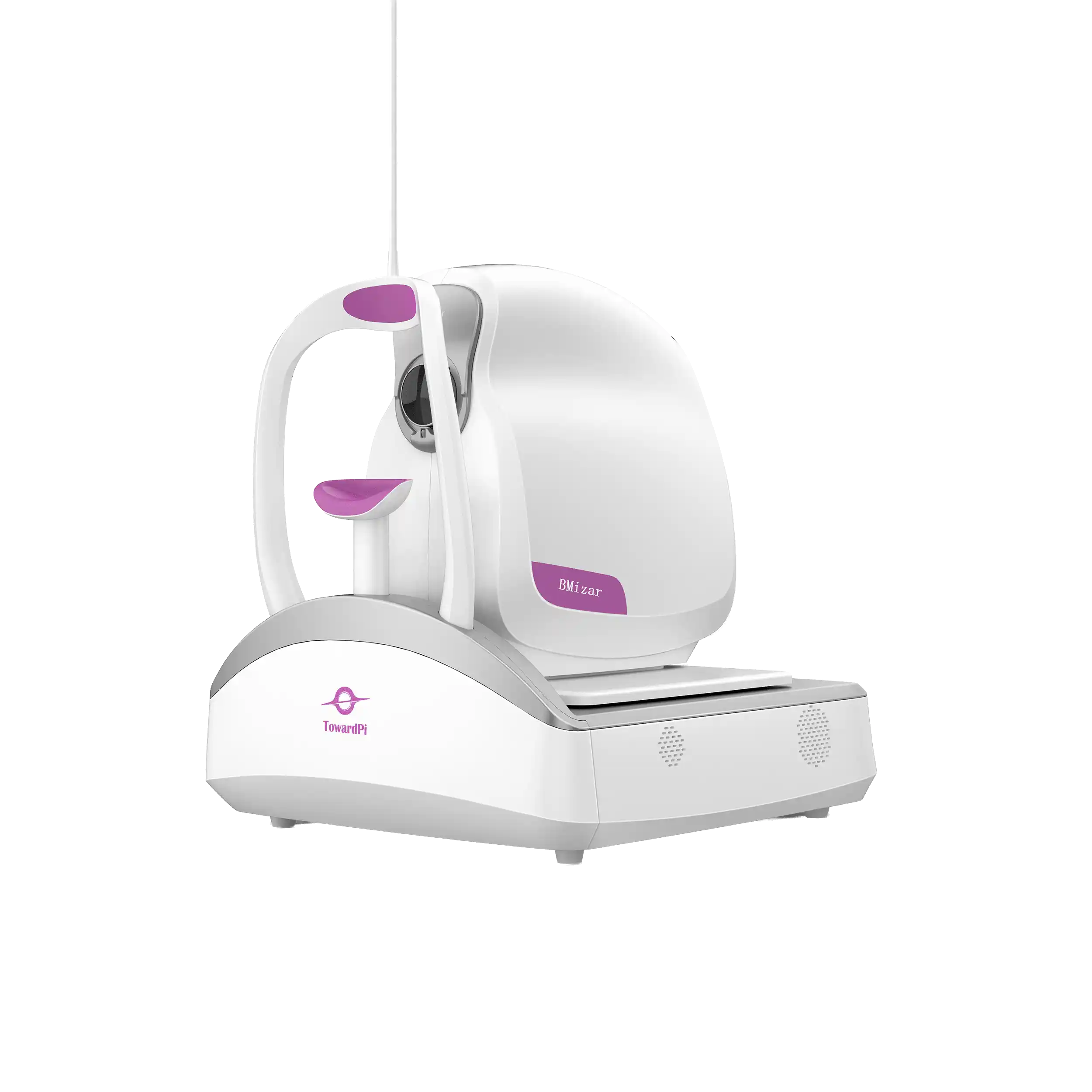

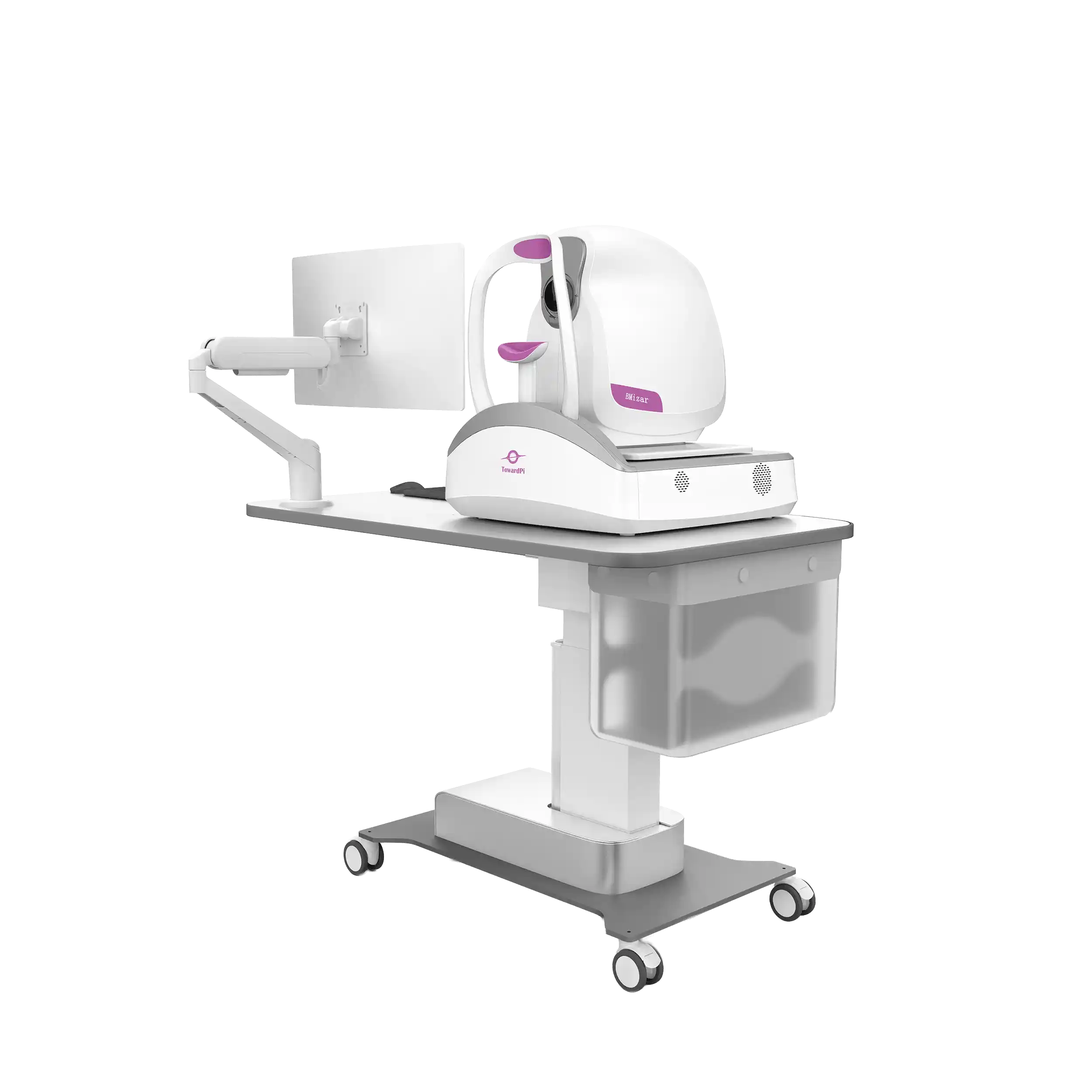

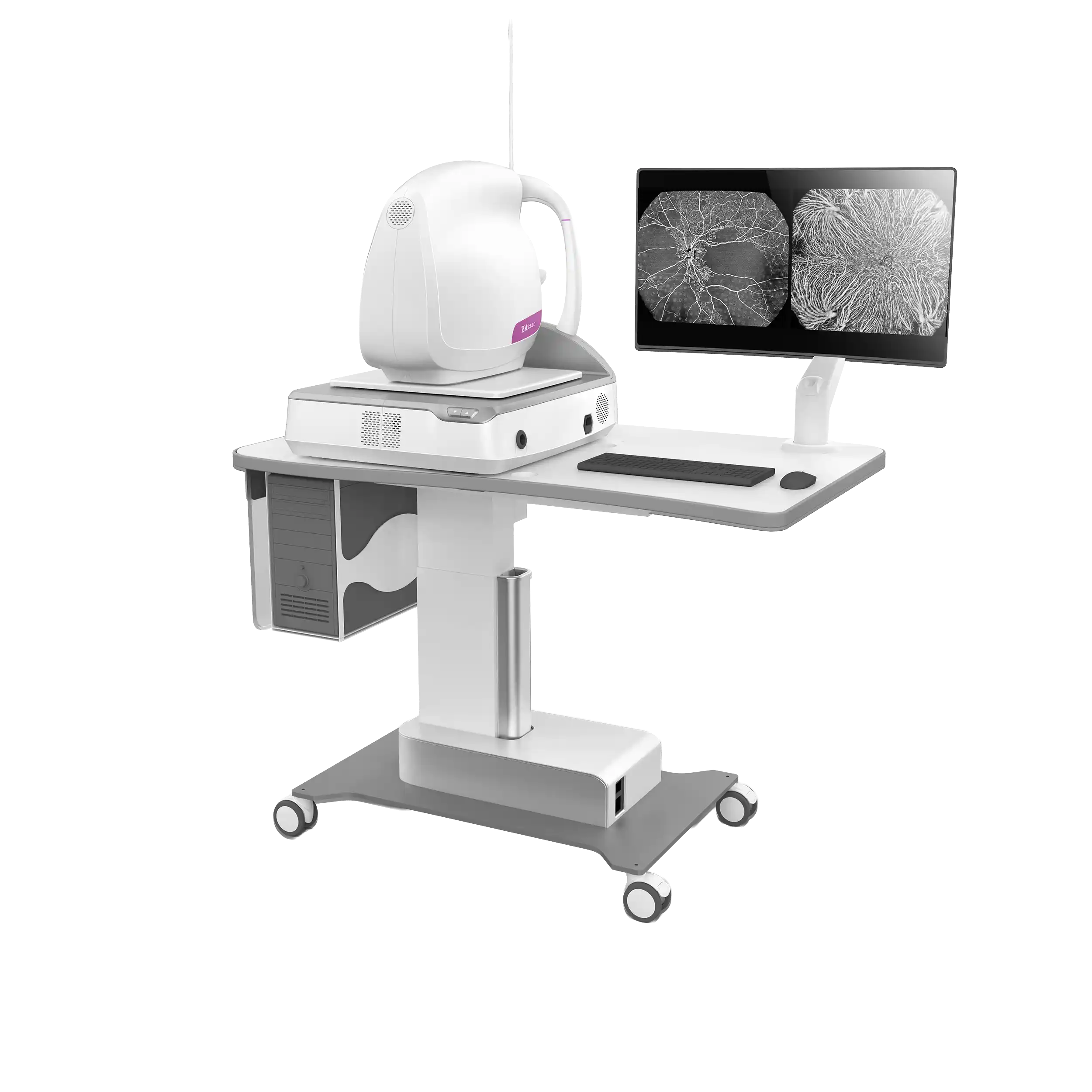

400 kHz | Full Range SS-OCT/OCTA · model BM-400K
Przełomowa technologia w diagnostyce okulistycznej. Szerokie pole widzenia 30 × 25 mm w OCTA (~150°) w jednym skanie, prędkość 400 000 A-skanów na sekundę — segment przedni i tylny w jednym systemie.
400kHz
prędkość skanowania
150°
pole OCTA w jednym skanie
10mld
wokseli — rozdzielczość
15s
czas skanowania OCTA (do)
Kluczowe cechy
Najszybszy system w portfolio TowardPi: 400 000 A-skanów na sekundę, pole OCTA 150° w jednym skanie oraz segment przedni i tylny w jednym urządzeniu.
01
Najwyższa prędkość skanowania w portfolio TowardPi. Ultraszybkie obrazowanie siatkówki i naczyniówki bez użycia kontrastu.
02
Pełna ultraszerokokątna angiografia OCT w czasie krótszym niż tradycyjne pojedyncze skany — komfort pacjenta i przepustowość pracowni.
03
Bardzo wysoka gęstość danych we wszystkich rozmiarach skanu — do 1536 × 1280 w pojedynczym skanie OCTA.
04
Technologia SS-OCT i duża prędkość skanowania umożliwiają wizualizację mikrokrążenia z wysoką rozdzielczością i głębokością — bez podania środka kontrastowego.
05
Autorskie algorytmy segmentacji i kwantyfikacji przepływu naczyniówkowego wspierane AI: 3D-CVI, CSI, CSV/a, CVV/a, Choroid Vessel Density.
06
Segment przedni (24 mm) i tylny (30 mm) w jednym urządzeniu, głębia do 12 mm w obu, korekcja refrakcji −35 D do +45 D, źrenica od 2,0 mm.
07
Precyzyjne śledzenie obszarów leczenia laserowego w obrazowaniu OCTA — większa dokładność, skuteczność i pewność podczas zabiegów.
08
Stabilizacja obrazu przy ultraszerokim polu i długim czasie akwizycji — powtarzalność pomiarów w badaniach follow-up.
Obrazy kliniczne
Obrazy z ulotki produktowej BMizar 400K. Pełna kolekcja z filtrami — w galerii klinicznej. Materiał dla profesjonalistów medycznych.
.webp)
.webp)
.webp)
%203D.gif)
.gif)
Najedź kursorem, aby zatrzymać · kliknij, aby powiększyć
Specyfikacja techniczna
Typ
Swept Source
Długość fali
1060 nm
Prędkość skanowania
400 000 A-skanów/sek.
Maks. długość skanu — segment tylny
30 mm
Maks. długość skanu — segment przedni
24 mm
Głębokość skanowania (tylny)
12 mm
Głębokość skanowania (przedni)
12 mm
Zakres korekcji refrakcji
−35 D do +45 D
Osiowa rozdzielczość optyczna
≤ 6 μm
Poprzeczna rozdzielczość optyczna
10 μm
Metoda
SLO — skaningowy laserowy oftalmoskop
Długość fali SLO
850 nm
Pole widzenia SLO
107,25°
Min. średnica źrenicy
2,0 mm
Eye tracking
128 Hz
Maks. rozmiar skanu — segment przedni
24 × 24 mm
Maks. rozmiar skanu — segment tylny
30 × 25 mm 150°
Maks. rozdzielczość (pojedynczy skan)
1536 × 1280
Czas skanowania OCTA
do 15 s
Oprogramowanie
Jedno środowisko analityczne dla całej linii SS-OCT TowardPi — od przepływu i grubości po zaawansowaną kwantyfikację naczyniówki wspieraną AI.
Przepływ krwi — siatkówka, naczyniówka, tarcza nerwu wzrokowego i segment przedni
Analiza jaskry — z oceną GMA, ONH i RNFL
Pomiary i wizualizacja 3D struktur oka, w tym przedniego segmentu i siatkówki
Grubość i objętość — siatkówka, naczyniówka, segment przedni
Kompleksowa analiza jaskrowa — RNFL Thickness Map, Optic Disc Parameters (tarcza, C/D, powierzchnia, objętość), GCC Analysis
Follow-up — porównanie między badaniami i z normatywną bazą danych
iSpot — śledzenie obszarów leczenia laserowego w OCTA
Choroid Vessel Index (3D-CVI) i Choroid Vessel Density (2D)
Choroidal Stroma Index (CSI) i Stroma Volume ratio (CSV/a)
Choroid Vessel Volume ratio (CVV/a)
Mikrokrążenie ONH i RNFL w OCTA
Analiza przedniego odcinka — pachymetria 3D, mapa grubości rogówki, komora przednia, kąt przesączania, segmentacja struktur
Porównanie w linii
Wspólne oprogramowanie i tor optyczny 1060 nm. Modele różnią się prędkością, polem OCTA i głębokością skanowania — wszystkie z oznaczeniem CE.
Maksimum prędkości. OCTA 30 × 25 mm (150°) w jednym skanie, czas do 15 s, do 10 mld wokseli. Wybór pracowni o dużej przepustowości i profilu siatkówkowym.
Zapytaj o wycenęOptyka, rozdzielczość i pole widzenia 150° połączone z szybkością 250 000 A-skanów. Pełna mapa strukturalna i naczyniowa (OCT/OCTA) przedniego oraz tylnego segmentu oka.
Zobacz YAlkaid ULTRAPełnozakresowe obrazowanie SS-OCT o głębokości do 15 mm przy stabilnej prędkości 100 kHz. Kompletna mapa rogówki, siatkówki i naczyniówki w przystępnym wydaniu.
Zobacz YAlkaid 100KParametr
BMizar 400K
YAlkaid 250kHz ULTRA
YAlkaid 100K
Prędkość skanowania
400 000 A-scan/s
250 000 A-scan/s
100 000 A-scan/s
B-scan — długość skanu (tylny odcinek)
do 30 mm
30 mm
26 mm
Głębokość skanowania (przedni odcinek)
do 12 mm
12 mm
15 mm
Głębokość skanowania (tylny odcinek)
do 12 mm
12 mm
14 mm
Pole widzenia SLO
do 107,25°
107,25°
90°
OCTA — maks. rozmiar skanu (tylny)
do 30 × 25 mm (150°)
30 × 25 mm (150°)
do 18 × 18 mm (90°)
Maks. rozdzielczość (pojedynczy skan)
1536 × 1280
1536 × 1280
1024 × 1024
Osiowa rozdzielczość optyczna
≤ 6 µm
≤ 6 µm
≤ 6 µm
Poprzeczna rozdzielczość optyczna
≤ 10 µm
≤ 10 µm
≤ 10 µm
B-scan — długość skanu (przedni odcinek)
24 mm
24 mm
24 mm
Eye-tracking
128 Hz
128 Hz
do 128 Hz
Zakres kompensacji refrakcji
−35 D do +45 D
−35 D do +45 D
−35 D do +45 D
Funkcja OCTA
Tak
Tak
Tak
OCTA — maks. rozmiar skanu (przedni)
24 × 24 mm
24 × 24 mm
24 × 24 mm
Źródło światła / długość fali
Swept Source · 1060 nm
Swept Source · 1060 nm
Swept Source · 1060 nm
Min. średnica źrenicy
2,0 mm
2,0 mm
2,0 mm
Oznaczenie CE
CE MDR
CE MDR
CE MDR
